SpeedBox 1.5 pro Bosch SX (Smart System + Rim Magnet)

Podrobný popis

Zjednodušená inštalácia

Nie je potrebné hľadať vhodnú polohu magnetického simulátora.

URČENÉ PRE:

Motory Performance Line SX 4. generácie

(Modely motorov BDU3144)

(Modely motorov BDU3145)

Upevnenie 2 diagonálnymi skrutkami

VLASTNOSTI:

Maximálna rýchlosť: Neobmedzená (odporúčaná max. 35 km/h)

Zobrazenie na displeji:

Skutočná rýchlosť: NIE

Skutočne prejdená vzdialenosť: Po dodatočnom výpočte

Aktivácia/deaktivácia (nevykonávať počas jazdy):

Funkcia WALK

Tlačidlá - + - +

Indikácia aktivácie/deaktivácie: ÁNO (3,5/2,5 km/h)

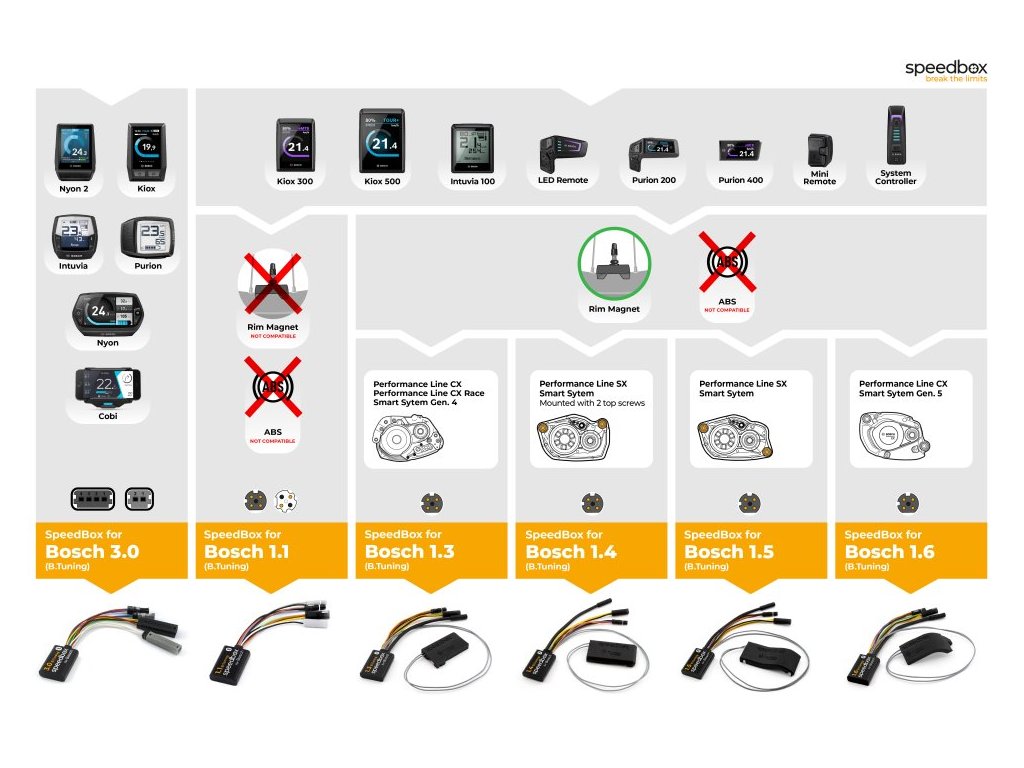

Kompatibilné:

Motory Performance Line SX, 4. generácia (modely BDU3144, BDU3145)

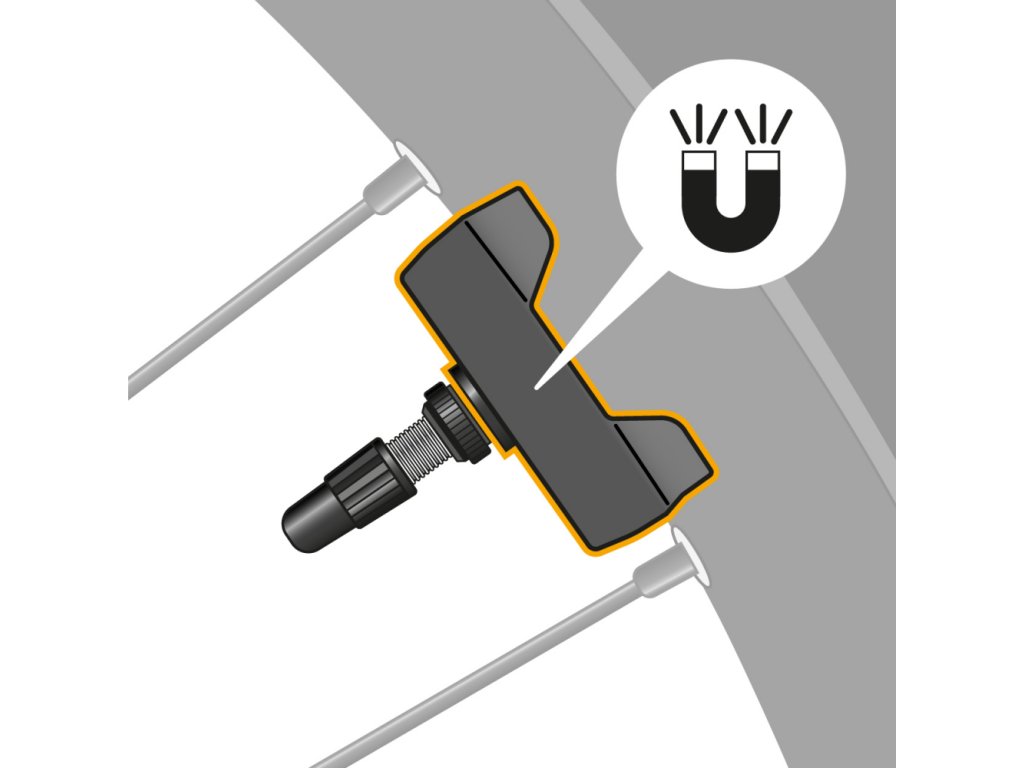

S elektrickými bicyklami, ktoré majú magnet na ventile (Bosch Rim Magnet)

S najnovšou verziou softvéru Bosch

Nekompatibilné s:

Štandardným magnetom

Systémom ABS

Aplikáciou SpeedBox

Pred zakúpením produktu skontrolujte typ svojho elektrického bicykla a priestor v motore

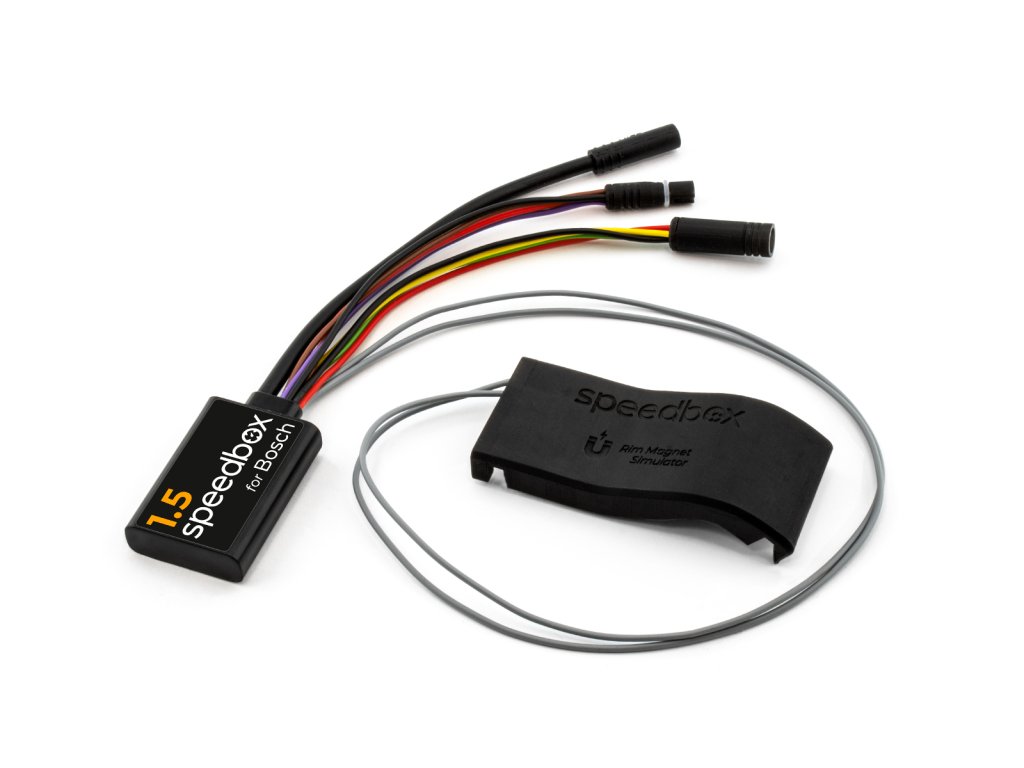

Tuningový čip pre váš elektrický bicykel s motorom Bosch Performance Line SX (4. generácie) so Smart Systemom + Rim Magnetom (magnetom na ventilku kolesa). Užite si jazdu bez obmedzenia!

SpeedBox 1.5 pre Bosch umožňuje deaktiváciu obmedzovača rýchlosti elektrického bicykla.

Ak chcete sledovať skutočné hodnoty v celom rozsahu rýchlostí jazdy, odporúčame verziu SpeedBox 1.5 B.Tuning pre Bosch v aplikácii SpeedBox na displeji svojho telefónu.

Ako funguje SpeedBox 1.5 pre Bosch?

Pre správnu aktiváciu všetkých funkcií SpeedBoxu je potrebné po zapnutí elektrického bicykla vstúpiť do menu a prejsť na údaj o obvode vášho elektrického bicykla, ak máte vo svojom elektrickom bicykli starší firmware.

Tento čip sa vyznačuje jednoduchým ovládaním. Aktiváciu čipu SpeedBox 1.5 vykonáte na displeji elektrického bicykla. Neaktivujte tuning počas jazdy! Po krátkej aktivácii funkcie WALK (podržaním tlačidla „-“) sa na displeji zobrazí hodnota 3,5 km/h (2,2 mph) a od tej chvíle môžete jazdiť rýchlosťou 35 km/h. Východiskový rýchlostný limit môžete zmeniť na ľubovoľný limit (až 99 km/h), avšak pre minimalizáciu rizika chybových kódov odporúčame neprekročiť 35 km/h.

Funkciu čipu vypnete opätovnou aktiváciou funkcie WALK (podržaním tlačidla „-“). Na displeji sa zobrazí hodnota 2,5 km/h (1,6 mph) a rýchlostný limit 25 km/h je opäť zapnutý. Elektrický bicykel potom funguje rovnako ako pred inštaláciou čipu. Deaktiváciu nevykonávajte počas jazdy!

Mysleli sme aj na elektrické bicykle, ktoré nemajú funkciu chôdze dostupnú alebo aktívnu. V tomto prípade môžete ladenie aktivovať a deaktivovať dvojitým prepnutím medzi dvoma režimami, teda kombináciou tlačidiel - + - +.

Nastavenie maximálnej rýchlosti s asistenciou vykonáte postupným prepínaním režimov z režimu TURBO o tri úrovne nadol a následne o tri úrovne nahor (eMTB - TOUR+ - ECO - TOUR+ - eMTB - TURBO). Následne sa na displeji zobrazí aktuálny rýchlostný limit. Maximálnu rýchlosť asistencie prepínate krátkym stlačením tlačidla WALK alebo otočením kolesa o 360°. Zobrazenie 2,5 km/h na displeji zodpovedá limitu 25 km/h, 3,0 zodpovedá limitu 30 km/h, 3,5 zodpovedá 35 km/h atď. Posledný zobrazený limit sa po 15 sekundách nečinnosti uloží.

Po ukončení jazdy nechaj elektrokolo zapnuté, kým sa na displeji trvalo nezobrazí rýchlosť 0,0 km/h. Počas tejto fázy sa na displeji bude zobrazovať zostávajúci čas. Potom môžeš kolo bezpečne vypnúť a tešiť sa na ďalší výlet.

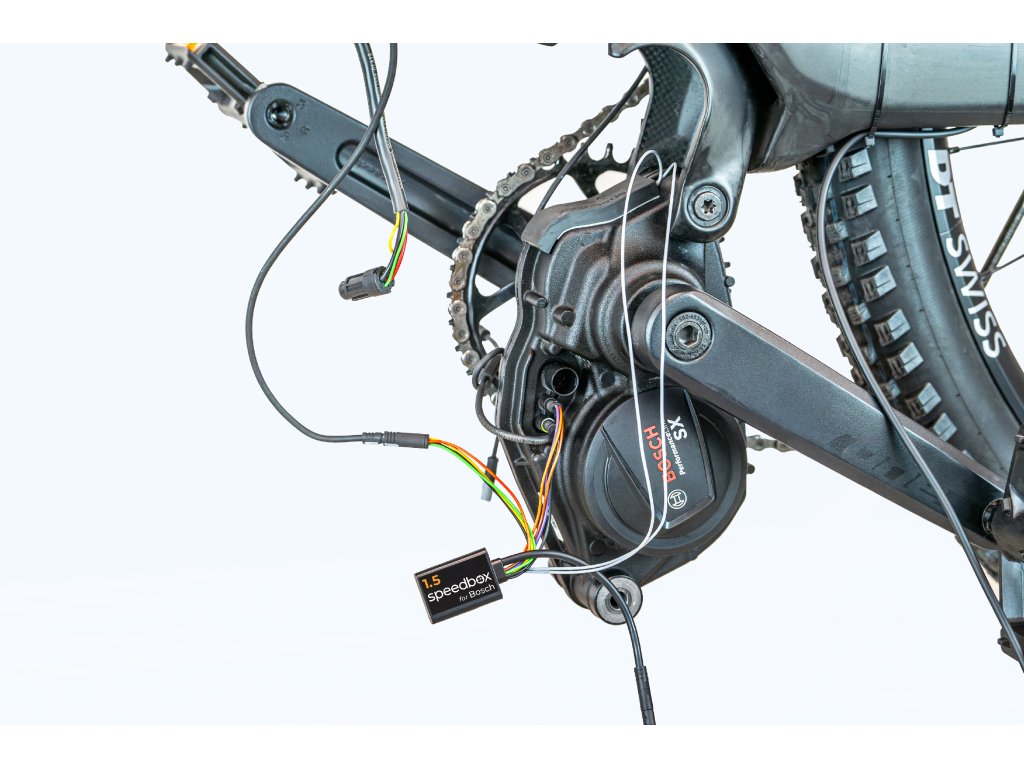

Montáž

Na výrobu čipov SpeedBox používame originálne konektory, aby bola inštalácia čipu naozaj jednoduchá a zapojenie správne. Sepsali sme podrobné pokyny a natočili videá, vďaka ktorým zvládne inštaláciu SpeedBox každý zákazník sám. Demontáž tuningového čipu je rovnako jednoduchá ako montáž. Ak budeš mať s pripojením akýkoľvek problém, neváhaj sa na nás obrátiť.

Ak sa chystáte nainštalovať SpeedBox na úplne nový bicykel, pred prvým spustením čipu je potrebné prejsť aspoň 10 km.

Dôležité

Konektory samec – samica zapájajte v smere zámku. Konektory počas zapájania neotáčajte!

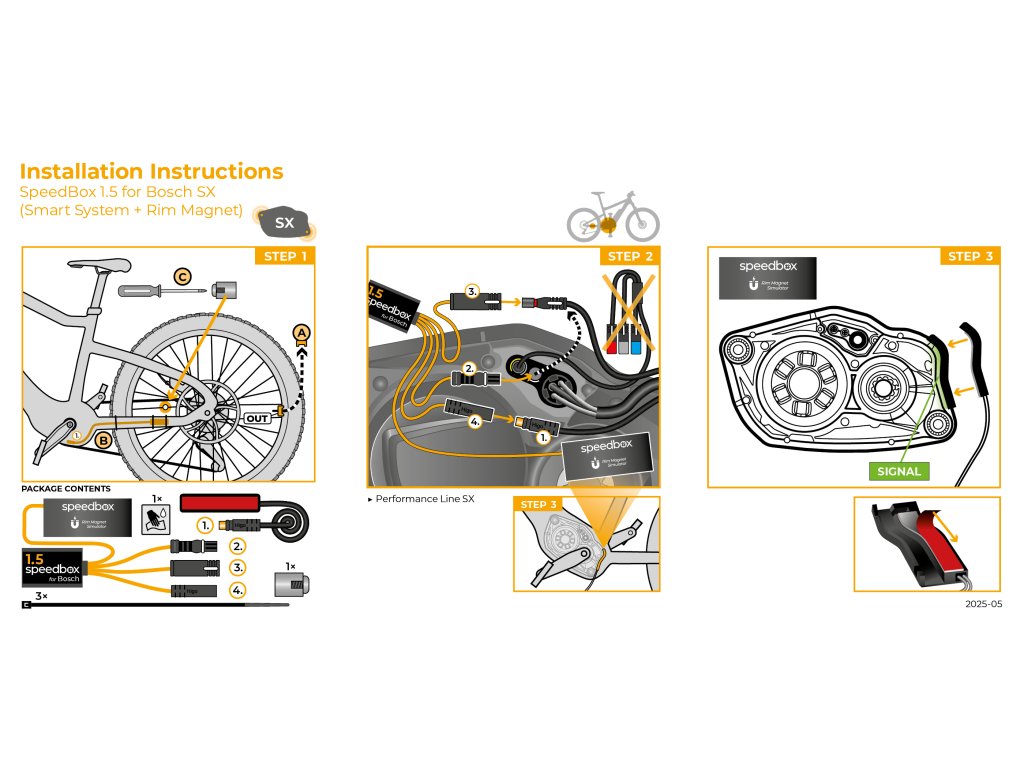

Návod

Podrobné informácie o inštalácii nájdete tu.

Upozornenie

Upozorňujeme, že prevádzka takto upravených elektrokol na pozemných komunikáciách môže byť v rozpore s platnou legislatívou niektorých krajín. Výrobca nenesie žiadnu zodpovednosť za škody vzniknuté použitím produktov SpeedBox. Elektrokola vybavené produktmi SpeedBox nie je dovolené používať na pozemných komunikáciách, cyklistických trasách a verejných priestranstvách. Elektrické bicykle vybavené produktmi SpeedBox je možné používať výlučne na vlastnom pozemku a výlučne na vlastnú zodpovednosť. Použitím produktov SpeedBox môže dôjsť k strate záruky na váš elektrický bicykel.

Odporúčame používať ďalšie bezpečnostné prvky a ochranné produkty, aby sa predišlo zraneniam.

Odporúčame neaktualizovať firmware vášho elektrického bicykla. Aktualizácia zvyšuje riziko odhalenia tuningu.

V nastaveniach Ebike flow vypnite automatické aktualizácie.

Záruka sa nevzťahuje na nefunkčnosť produktu spôsobenú aktualizáciou motora.

Pri krátkom zastavení odporúčame držať jednu nohu na pedáli, aby sa nezastavil odpočet kilometrov.

Pri dlhších zastávkach nechajte prebehnúť aspoň čiastočné odpočítavanie kilometrov.

Neodnímate displej za účelom uzamknutia e-kola, kým nedôjde k odpočítaniu kilometrov.

Aktiváciu/deaktiváciu tuningu vykonávajte výhradne počas zastavenia, nie počas jazdy.

Odporúčame neprekračovať odporúčanú maximálnu rýchlosť 35 km/h.
